Comment faire des entures sur des semelles de longeron ?

FONCTIONNEMENT d'UNE ENTURE :
Lorsque l'on souhaite assembler de grandes longueur de planches pour réaliser des semelles de longeron (8m de long sur le super émeraude) il faut réaliser des entures.

Il s'agit de coller deux planches dont les extrémités sont taillées en biseau en garantissant une continuité de la résistance structurelle , ce procédé se nomme une enture.

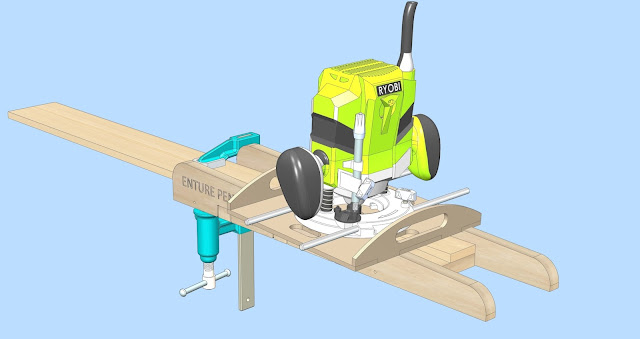

Afin de réaliser ces biseaux de 1/20eme de pente, j'ai réalisé un outillage de guidage. Une défonceuse munie de fraises à copier montée sur un plateau. Ce dernier prend appui sur un outillage dont les deux flancs sont en pente (1/20).






Exemple de calcul:
Prenons une planche de spruce de 12 mm d'épaisseur et de 100 mm de large et admettons une résistance à la traction du spruce de 80 MPa (ou 8 daN/mm² ou pour les anciens 8 kgf/mm² - Source VALLAT) et une résistance du joint de collage au cisaillement de 30 MPa (3 kgf/mm² Source COLOMBAN) .

On a:

Effort de rupture à la traction de la semelle de spruce
FSPRUCE = Section x Résistance = 12 mm x 100 mm x 8 daN/mm² = 9600 daN

Résistance au cisaillement du joint de colle
Fcolle= 100 mm x 240 mm x 3 daN/mm² = 72 000 daN (kg).

Avec ces pentes de 1/20 on à une marge énorme !!!!!!

je pense que ça provient de plusieurs facteurs :
- Usages établis à l'époque de colles moins performantes (quelles performances d'ailleurs pour les colles certus ?)
- Coefficient de sécurité pour se prémunir des défauts de collage
- Pente faible pour avoir un bon fonctionnement de la colle (cisaillement) et pas de pelage.
