Installation des trappes de visite

 Installation des trappes de visite de guignols d'ailerons

Pour contrepercer les trous de fixation de la charnière, on se sert de cette dernière comme canon de perçage après l'avoir mise en position à l'aide de clecos (agrafes temporaires)

IUT de Cachan, vendredi soir, coffrage de l'aile (N7-N8)

 Antoine, Maxime et Robin en action un vendredi soir à l'IUT jusqu'à 21 h pour continuer le coffrage des bord d'attaques de l'aile du Super Emeraude. Quel plaisir de partager ces moments avec ses propres étudiants !

Encollage des nervures

Encollage du coffrage.

Mise en place du coffrage

Mise en place des sangles de serrage pour plaquer le coffrage sur le bord d'attaque et des bandes à clous pour assurer le pressage.

Des cales judicieusement placées permette d'éviter d'abimer les bordures du coffrage

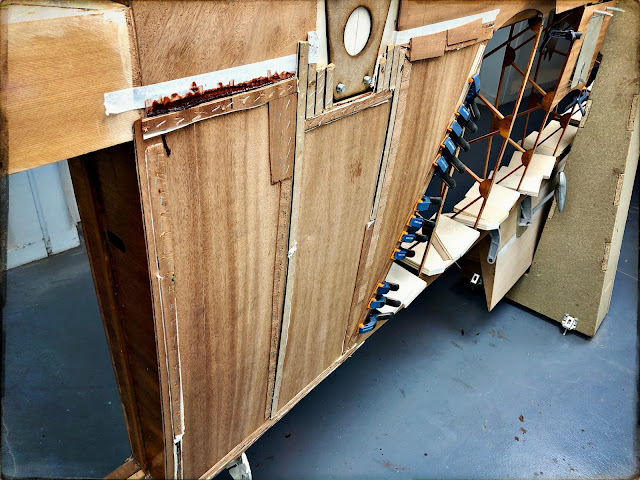

Collage des emplacement des trappes de visite des guignols d'ailerons

21 h, la satisfaction du travail accompli

Après séchage et extraction des agrafes

Coffrage des intrados à l'emplanture

 Coffrage des intrados à l'emplanture

Préparation du coffrage

Collage avec bandes à agrafes

Ponçage

Et toujours cette aile magnifique !

Triangulation des raidisseurs de coffrage marche pieds

 Afin de raidir au maximum la zone sur laquelle on marche pour accéder à bord, j'ai décidé de trianguler les raidisseurs de coffrage de marche pieds.

Débit des gousset sur fraiseuse à panneaux à commande numérique.

Débit des taquets de culéee fraiseuse à panneaux à commande numérique.

Collage des triangulations

Ce renforcement du coffrage de marche pieds à l'emplanture extrados de l'aile va dans le sens de la sécurité en stabilisant les peaux de revêtements.

vis de fixation des guignols d'ailerons

 Soudage des vis aux contreplaques pour la fixation des guignols d'ailerons. Les têtes de vis sont brossées pour enlever le traitement de zingage.

Un petit montage permet de garantir la mise en position des vis.

Les têtes de vis sont soudées aux contreplaques

Puis les contreplaques sont thermolaquées à l'epoxy.

Enfin, l'ensemble est monté avec des vis à bois et des rondelles coniques.

On obtient ainsi quatre goujons dépassant de l'autre côté du longeron...

... sur lesquels on va monter le guignol de renvoi de commande d'aileron.
