La modélisation progresse. On peut dire que c'est un excellent exercice pour l'apprentissage de la CAO. Dans l'état actuel, ce modèle comporte près de 2000 pièces et a nécessité prés de 170 h de travail.
lundi 28 mars 2022
dimanche 27 mars 2022
Modélisation (Suite)
Poursuite de la modélisation du Super Emeraude.
- correction de petites erreurs
- Ebauche de la verrière
- Ebauche de la verrière
- Compléments de triangulation sur le fuselage etc ....
vendredi 25 mars 2022
Une grande étape cette semaine : Le collage des nervures

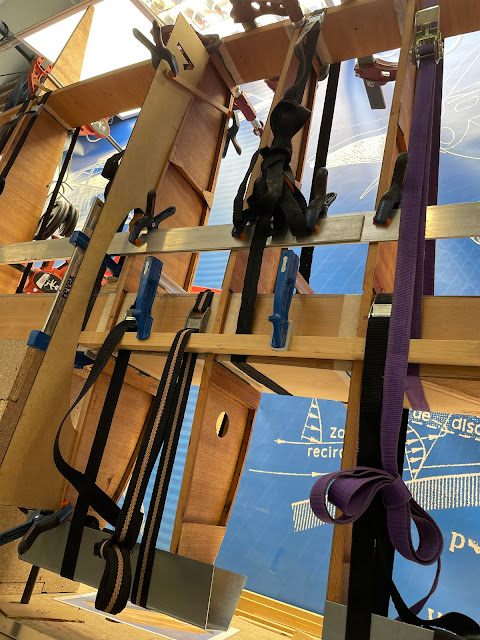

On vient de commencer une grande étape cette semaine, l'assemblage définitif de l'aile avec le collage des nervures. L'aile a été montée à blanc sur la table de montage. Toutes les nervures ont étés calées.

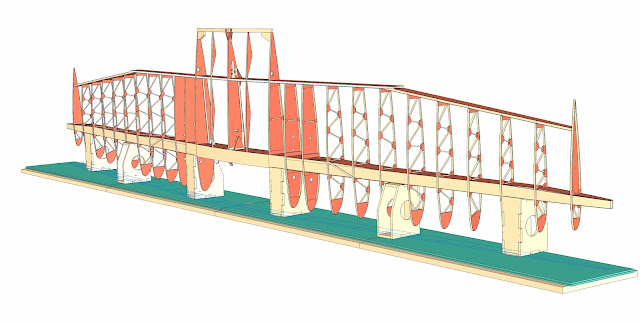

Chaque nervure est mise en position en la plaquant sur la face avant du longeron qui constitue une référence plane (1). Elle sont plaquées sur la face avant par l'usage de coins montés sur la face arrière du longeron (3).
Ensuite les nervure viennent tangenter la semelle d'intrados du longeron (2). Elles sont maintenues en appui sur le longeron avec un serre joint qui plaque une baguette sur plusieurs nervures.
Des gouttières assurent un alignement des bords d'attaque. Enfin des sangles plaquent le longeronnet sur les nervures. On procède alors au collage sur la face avant du longeron et sur la queue de nervure.
jeudi 24 mars 2022
Modélisation des coffrages d'aile et de plan fixe.
Gros travail de modélisation des coffrages d'aile et d'empennage. C'est beau une aile pseudo elliptique !
samedi 19 mars 2022
Modélisation du Super emeraude
Intégration des commandes de vol (palonniers et système de freinage).
mardi 8 mars 2022
samedi 5 mars 2022
