Fabrication du support de filtre à huile



Découpe en commande numérique, pliage, passivation et assemblage par rivetage.

Rivetage des écrous prisonniers.

Connexion du Pitot et installation de vis imperdables

 Petit travail sur le tube de Pitot.

Connexion du tube de Pitot à l'aide de raccord rapides d'air comprimé.

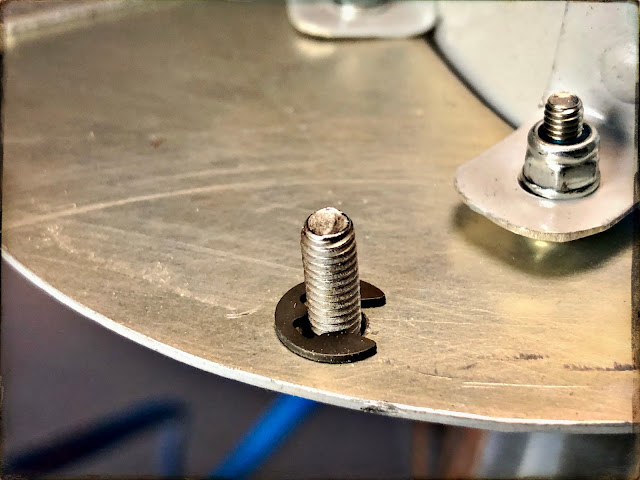

J'ai installé des anneaux élastiques radiaux (anneaux truarc) pour retenir les vis lors de l'ouverture de la trappe. Ca fonctionne bien  mais je pense que des rondelles plastiques montées en force seraient plus adaptées.

L'aile enfin dans sa forme définitive.

 Toute l'aile à subie un ponçage léger et les entures ont étés mastiquées.

Alignement des festons

 Nous avons alignés les festons par soucis d'esthétique. Pour cela, nous avons tracé une ligne droite et avons rendus tangents à cette ligne tous les festons.



En construction aéronautique un feston (il y a peut etre un autre mot ?) désigne la bordure arrondie des coffrages.  L'idée c'est de ne pas avoir de formes rectangulaires à entoiler mais plutôt "ovales" ou arrondies (d'où les festons). L'objectif c'est d'éviter des sur-contraintes dans les coins des tissus d'entoilage lorsqu'ils sont soumis aux champs de pression (et dépression) autour d'une aile.

Extraction des agrafes des saumons

Avec Antoine, nous avons extrait les agrafes des saumons. pour la première fois l'aile a son aspect définitif



Perçage des drains pour la condensation



Coffrage des extrados de saumons

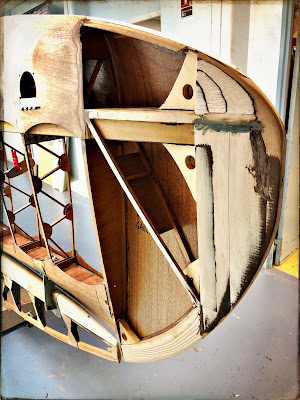

 Avant le coffrage j'ai appliqué du mastic polyester sur les jonctions des coffrages.

Ensuite j'ai vérifié l'ajustement des coffrages sur la structure.

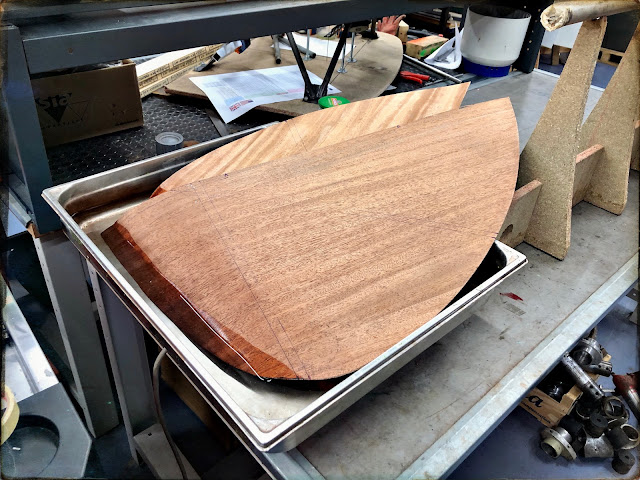

Il a fallu accentuer la cambrure du bord d'attaque. Pour cela nous avons cintré à chaud les bord d'attaques, eux meme assouplis par ponçage.

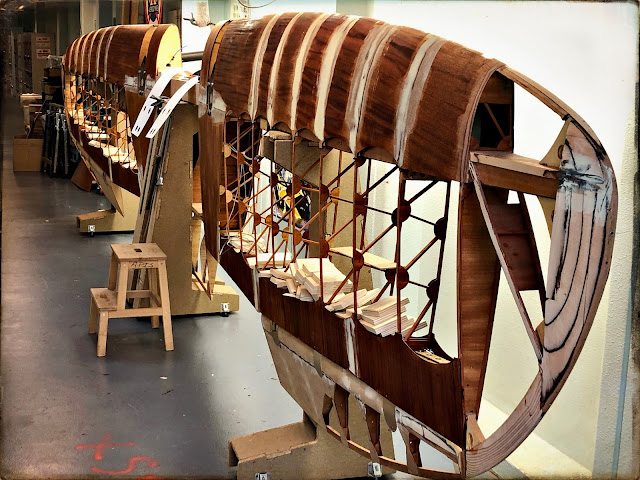

Ensuite les coffrages sont mis à sécher sous contrainte sur la structure.

Encollage  du coffrage...

...et de la structure

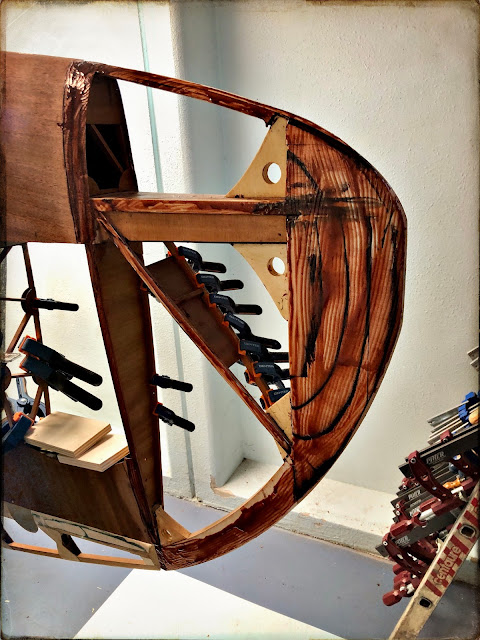

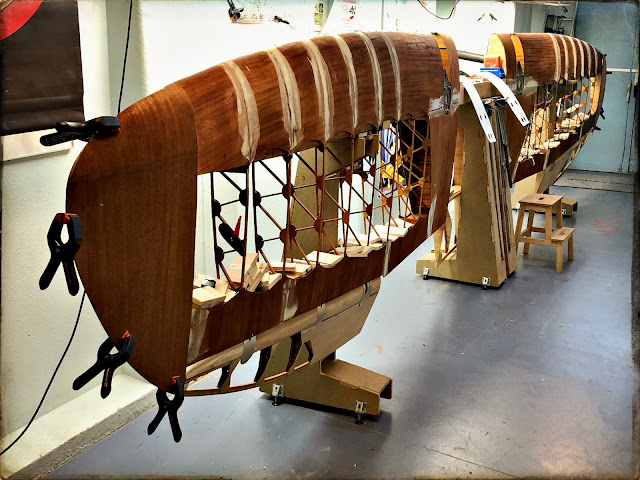

Puis collage des coffrages sur la structure à l'aide de bande à clous et de pinces.

Etude d'un équipement de déport de filtre à huile

 Afin de faciliter la maintenance, j'ai décidé de déporter le filtre à huile. Pour ce faire j'ai commandé des kits de déport de filtre à huile pour les étudier et les adapter à mon cahier des charges.
