Collage de la semelle de renfort d'intrados

 Le longeron est renforcé au centre par une semelle d'intrados et d'extrados.

Peinture du tube de torsion des manches

 Thermolaquage du tube de torsion

Et remontage

Silent bloc et boulons



Rénovation d'un radiateur d'huile de moteur Lycoming O320

 Le radiateur initialement monté sur le moteur du Super Emeraude n'était pas très bien peint. J'ai donc décidé de le rénover et voici le résultat :

Reprenons donc au début.

Après démontage la peinture du radiateur fût décapée chimiquement.

Ensuite j'ai continué le décapage par un léger microbillage

Etape suivante : nettoyage interne avec un rinçage multiple au nettoyant frein pour diluer l'huile. Ensuite le radiateur est passé au bain à ultrasons pour un nettoyage fin.

Enfin, traitement de surface pour une protection contre l'oxydation.

Le radiateur prêt à reprendre du service.

Bâti moteur (1) : Préparation et sablage d'un anneau dynafocal pour le bâti moteur

 Mon ami René ayant récupéré un bâti moteur Dynafocal, j'ai tronçonné les triangulations qui n'étaient pas adaptées, puis j'ai sablé l'anneau dynafocal.

L'anneau s'adapte parfaitement sur le moteur O320 de l'Emeraude. Il ne reste plus qu'à fabriquer le bâti moteur.

Les supports Dynafocal sont conçus pour minimiser les vibrations du moteur qui sont transférées au reste de l'avion.

Ces bâti moteurs comme leur nom l'indique (dyna : racine grecque pour "force" et focal pour "focaliser") permettent de focaliser les efforts de liaisons du moteur au bâti en un point proche du centre d'inertie de l'ensemble moteur + hélice.

De ce fait les suspensions élastiques (silentbloc) ne sont sollicitées qu'en traction / compression et pas en cisaillement. Vu l'épaisseur importante des silentbloc, les vibrations sont bien filtrées.

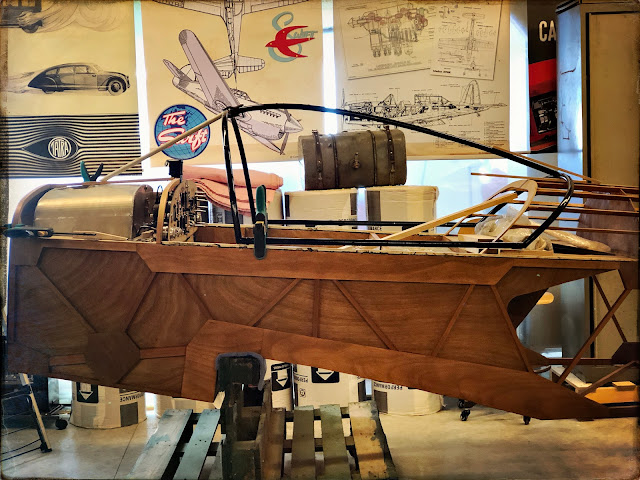

Etude de formes de verrières

 Grâce au prêt par Michèle de ses arceaux de verrière, Nous avons commencé à étudier les formes que je souhaite donner à la verrière avec René et Vincent.

Un Super Emeraude au coucher du soleil

 Le Super Emeraude de Luc sous tous les angles
