Conception et fabrication d'un outillage pour les pédales de frein

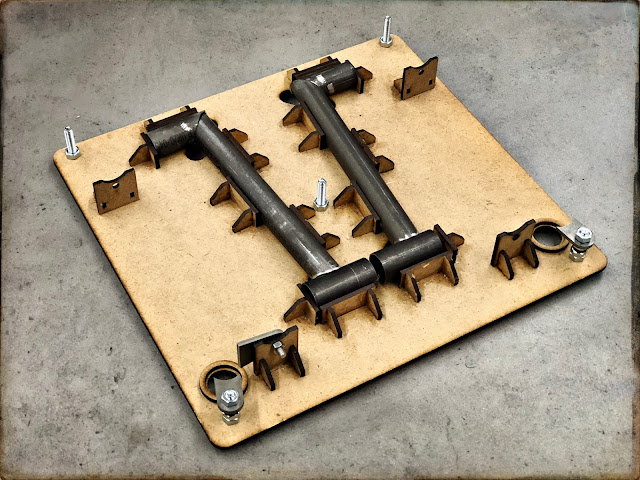

 Un outillage a été conçu pour faciliter le travail de pointage du soudeur. Cet outillage est réalisé en découpe laser avec de petites cornières de mise en position fixées sur le plateau par tenons et mortaises.

La première étape consiste à pointer les tubes qui constituent les pédales de frein.

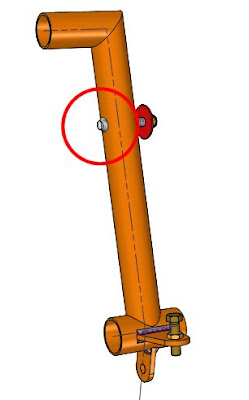

Puis chaque pédale est placée sur un deuxième gabarit qui permet la mise en position des languettes.
Il ne reste plus qu'à souder l'axe.
