Mohamed, Kevin, Sabeshan et Sarhan, les étudiants en charge du coffrage de l'aile se sont chargés sous ma supervision d'effectuer les relevés des patrons de découpe des coffrages de bord d'attaque. Nous en avons profité pour mettre à jour la notice de cintrage.
Sabeshan relève les contours de nervure

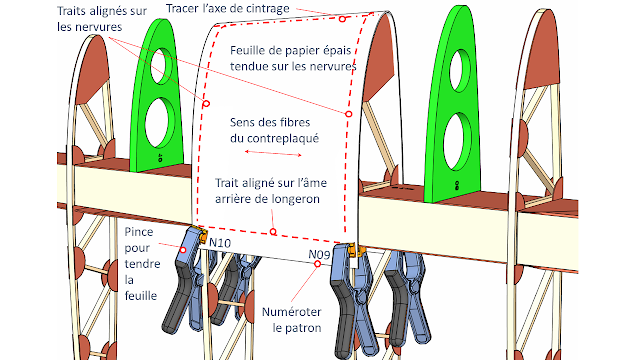

La feuille de papier épais tendue ici par des adhésifs, plus tard remplacés par des pinces plus faciles à utiliser
Kévin découpe les patrons
Toute l'équipe au travail pour le relevé des tracés des patrons.
Des traits décalés distants de 10 mm définissent les limites du patron. Ce décalage va permettre de tenir compte des chevauchements des contreplaqués lors des entures.
Dernière étape, on reporte les contours sur les contreplaqués
